Manual de uso do maxRoteirizador

Resumo

O propósito desse manual é auxiliar o usuário na execução das rotinas e funcionalidades do maxRoteirizador.

1.0 Parametrização

1.1 A tela de parametrização do portal é onde são realizadas todas as parametrizações necessárias para a melhor funcionalidade do sistema definindo de acordo com o processo interno da empresa.

1.1.1 Para acessar a tela de parâmetro do portal maxRoteirizador o usuário deve:

• Acessar a rotina do maxRoteirizador;
• No canto superior direito, clicar no símbolo da engrenagem;
• Escolher a opção “Portal”;
• Alterar os parâmetros de acordo com a necessidade.

1.2 Ainda em parâmetros é necessário ter o vínculo do usuário do maxRoterizador VS usuário do ERP. Esse vínculo é obrigatório para a usabilidade da ferramenta.

1.2.1Para o usuário fazer o vínculo ele deve:

•  Acessar a rotina do maxRoteirizador;
•   No canto superior direito, clicar no símbolo da engrenagem;
•   Escolher a opção “Usuário”;
•   Clicar no botão Editar o usuário;
•  Preencher o campo Tipo de Usuário;
•   Preencher o campo Filiais;
•   Preencher o campo Perfil de Acesso;
•   Fazer o vínculo do usuário do ERP
•   Salvar a edição do cadastro.

1.3 Em Perfil de acesso o usuário pode criar um perfil e configurar conforme necessário, depois de definido ele pode fazer o vínculo do perfil criado no cadastro do usuário desejado, assim todos os usuários vinculados a este perfil terão os mesmos acessos.

1.3.1 Para o usuário criar um perfil de acesso ele deve:

• Acessar a rotina do maxRoteirizador;
• No canto superior direito, clicar no símbolo da chave;
• Escolher a opção de “Perfil de Acesso”;
• Clicar no símbolo de mais (+) no canto inferior direito da tela;
• Dar um nome para o perfil de acesso;
• Selecionar as opções do perfil;
• Transferir as opções selecionadas para o lado direito da tela;
• Salvar o novo Perfil de acesso.

1.4 Em Logo da Empresa, é possível o usuário inserir a logo de sua empresa no maxRoteirizador, o sistema aceita logos no formato PNG, JPG ou GIF.

1.4.1Para o usuário fazer a inclusão da logo ele deve:

•  Acessar a rotina do maxRoteirizador;
• No canto superior direito, clicar no símbolo da chave;
• Escolher a opção de “Logo da Empresa”;
• Clicar no botão da logo;
• Carregar a logo.

1.5 A opção de Geração de coordenadas é essencial pois, através das coordenadas dos clientes o sistema captura a localização deles para a montagem da carga.

1.5.1Para o usuário que vai gerar as coordenadas dos clientes ele deve:

• Acessar a rotina do maxRoteirizador;
• No canto superior direito, clicar no símbolo da chave;
• Escolher a opção de “Geração de Coordenadas/Geo”;
• Escolher a opção de acordo com a necessidade;
• Clicar em gerar.

1.6 A opção de cancelar pedidos é utilizada exclusivamente para usuários que utilizarão a montagem da carga por importação de XML.

1.6.1 Se você é usuário de importação XML, para cancelar um pedido você deve:

• Acessar a rotina do maxRoteirizador;
• No canto superior direito, clicar no símbolo da chave;
• Escolher a opção de “Cancelar Pedidos”;
• Digitar o número do pedido a ser cancelado (você pode informar mais de um pedido a ser cancelado);
• Clicar no botão Cancelar os Pedidos Selecionados.

Voltar

2.0 Consultas

2.1 O primeiro menu é onde temos as telas de consultas que são:

• Carregamentos;
• Painel de Baixa Pagamento de Frete;
• Painel de Carga Automática;
• Falha de Geocode.

2.1.1Na tela de consulta de carregamentos é onde verificamos todos os carregamentos montados pelo maxRoteirizador e os carregamentos de origem do ERP. Nessa tela o usuário pode:

•  Roteirizar os carregamentos montados pelo ERP;
•  Roteirizar os carregamentos montados pelo maxRoteirizador e que sofreram alteração no ERP;
•  Verificar a sequência de entrega gerada depois da roteirização;
•  Imprimir o Romaneio depois da carga roteirizada;
•  Editar os dados complementares da carga
•  Para clientes que usam importação XML, também pode cancelar um carregamento.

2.2 Na tela de Painel de Baixa de Pagamento de Frete é onde o sistema armazena as cargas que são informadas na aba Variáveis de Custo que o carregamento é terceirizado. Nessa tela o usuário pode:

•  Consultar os carregamentos com valor do frete informado;
•  Consultar os fretes em aberto a serem pagos;
•  Emitir um relatório de frete em aberto;
•  Depois dos fretes pagos pelo financeiro (informação na integrada), pode baixar os fretes pagos;
•  Consultar todos os fretes baixados e pagos;
•  Emitir um relatório de fretes baixados/pagos.

2.3 No Painel de Carga Automática é onde o usuário pode monitorar as cargas que foram parametrizadas para serem montadas de forma automática. Para o usuário consultar essas cargas ele deve:

• Acessar o maxRoteirizador;
• No menu principal acessar o submenu de consultas;
• Escolher a opção “Painel de carga automática”.

2.4 Na tela de Falha Geocode é onde o sistema armazena as informações dos clientes que no processo de geração de coordenadas apresentou alguma falha de geração. O usuário pode acessar essa tela onde vai ter as informações dos clientes e o motivo da falha na geração das coordenadas. Para acessar essa tela o usuário deve:

• Acessar o maxRoteirizador;
• No menu principal escolher o submenu consultas;
• Escolher a rotina Falha Geocode.

Voltar

3.0 Gráficos

3.1 O segundo menu é o de Gráficos onde o usuário tem acesso a dois tipos de gráficos que são:

• Pedidos Roteirizados;
• Pedidos Prontos para Montagem;

3.1.1 Na tela de pedidos roteirizados apresenta um gráfico de barras que mostra a quantidade de pedidos que foram roteirizados mês a mês. Para ter acesso a essa tela o usuário deve:

•  Acessar o maxRoteirizador;
•  No menu principal acessar o submenu “Gráficos”;
•  Selecionar a opção Pedidos Roteirizados.

      3.1.2 Na tela de Pedidos Prontos para Montagem é onde o usuário tem acesso aos pedidos que estão liberados no ERP e vinculados as suas respectivas rotas. Esse gráfico mostra como os pedidos estão distribuídos de acordo com os vínculos de rotas dando informações de peso, volume e valor tanto forma geral como de cada rota. Para o usuário ter acesso a essas informações ele deve:

•  Acessar o maxRoteirizador;
• No menu principal acessar o submenu “Gráficos”;
• Selecionar a opção Pedidos prontos para montagem.

Voltar

4.0 Cadastros

4.1 Terceiro menu é o de cadastros, onde o usuário faz os cadastros necessários para a utilização de forma eficiente da ferramenta. As telas de cadastros são:

• Carga automática;
• Combustível;
• Clientes;
• Centro de Distribuição;
• Filiais;
• Motoristas;
• Rotas;
• Tipo de Veículos;
• Transportadoras;
• Veículos.

4.2 No cadastro de carga automática é onde o usuário pode parametrizar a aplicação para que a inteligência artificial da ferramenta possa montar a carga de acordo com as parametrizações realizadas. Para o usuário ter acesso essa função ele deve:

• Acessar o maxRoteirizador;
• No menu principal acessar o submenu cadastros;
• Escolher a opção “Carga automática;
• No canto inferior direito de a tela clicar no sinal de mais (+);
• Com a tela aberta informar a descrição;
• Informar a hora que o sistema vai montar a carga;
• Informar o Peso mínimo, Volume mínimo e/ou Valor mínimo;
• Informar qual(is) dia(s) da semana essa montagem vai acontecer;
• Escolher uma das métricas de corte (não obrigatório);
• Informar o Centro de Distribuição de onde o veículo vai sair;
• Informar quantos dias o veículo vai ficar na rota;
• Informar de qual(is) filial(is) virá os pedidos;
• Escolher qual(is) rota(s) vão fazer parte da montagem automática;
• Escolher qual(is) praça(s) vão fazer parte da montagem automática (não obrigatório se escolher a rota);
• Escolher o veículo para essa montagem automática;
• Marcar os check box Rota Monitorada e Montagem automática;
• Clicar no botão azul Salvar complemento da rota.

4.3 Na tela de Cadastro de Combustível é onde o usuário vai cadastrar os combustíveis usados pela frota da empresa. Para cadastrar os combustíveis o usuário deve:

• Acessar o maxRoteirizador;
• No menu principal, selecionar o submenu combustível;
• No canto inferior direito da tela, clicar no sinal de mais (+);
• Com a tela aberta informar o campo descrição do combustível;
• Informar o preço do litro do combustível;
•  Clicar no botão azul salvar.

4.4 Na tela de cadastro de clientes, todas as informações vêm integradas do ERP, mas é possível fazer algumas correções/alterações. Isso é feito da seguinte forma:

• Acessar o maxRoteirizador;
•  No menu principal, acessar o sub menu clientes;
•  Filtrar o cliente que deseja pesquisar.
•  Clicar no ícone editar;

4.4.1 Com a tela do cliente aberta você pode:

• Corrigir/incluir as coordenadas;
• Informar o tempo médio de entrega para o cliente;
• Incluir endereço alternativo de entrega (caso não venha integrado do ERP);
• Selecionar o dia da montagem de carga para esse cliente.

4.5 O centro de distribuição é o cadastro do local de onde a frota saí para fazer as entregas, também é o ponto de partida para o sistema começar a roteirização. Para o usuário cadastrar um CD ele deve:

• Acessar o maxRoteirizador;
• No menu principal, acessar o submenu “Centro Distribuição”;
• No canto inferior direito da tela, clicar no sinal de mais (+);
•  Preencher todos os campos e clicar no botão azul Coordenadas;
•  Após gerar as coordenadas com base no endereço cadastrado, clicar em salvar.

4.6 O cadastro de Filiais é para clientes que usam o processo de importação XML. Clientes que usam o processo de importação do ERP, não há necessidade fazer esse cadastro, pois as informações virão na integração.

4.6.1 Clientes que utilizam importação XML devem fazer esse cadastro da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o sub menu “Filiais”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com acesso a tela, preencher todos os campos;
•  Salvar o cadastro;

4.7 O cadastro de Motoristas é para clientes que usam o processo de importação XML. Clientes que usam o processo de importação do ERP, não é necessário fazer esse cadastro, pois as informações virão na integração.

4.7.1 Clientes que utilizam importação XML devem fazer esse cadastro da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o sub menu “Motoristas”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, preencher todos os campos obrigatórios (*) em “Informações do Motorista”;
• Clicar em salvar motorista.

4.7.2 Em informações complementares do Motorista, você pode preencher os campos:

• Ajudantes = Caso tenha ajudantes fixos para motoristas;
• Custo hora motorista = Caso queira que essa informação componha o custo básico da montagem da carga;
• Carga horária = Para fazer o cálculo do custo hora com o motorista;
• Salvar complemento motorista.

4.8 O cadastro de Rotas é para clientes que usam o processo de importação XML. Clientes que usam o processo de importação do ERP, não é necessário fazer esse cadastro, pois as informações virão na integração.

4.8.1 Clientes que utilizam importação XML devem fazer esse cadastro da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o sub menu “Rotas”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, preencher todos os campos obrigatórios (*);
•  Clicar em salvar rota.

4.9 No Menu cadastro na opção Tipo Veículo é onde cadastramos qual o tipo de veículo da frota. Essa informação será vinculada posteriormente no cadastro do veículo. Para cadastrar um tipo de veículos o usuário deve:

• Acessar o maxRoteirizador;
• No menu principal, acessar o submenu “Tipo Veículo”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, preencher todos os campos obrigatórios (*);
• No campo “Tamanho do veículo é só deixar o cursor do mouse no campo que ele mostra qual informação colocar;
• Clicar em salvar.

4.10 O cadastro de Veículos é para clientes que usam o processo de importação XML. Clientes que usam o processo de importação do ERP, não é necessário fazer esse cadastro, pois as informações virão na integração.

4.10.1 Clientes que utilizam importação XML devem fazer esse cadastro da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o submenu “Veículos”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, preencher todos os campos obrigatórios (*);
• Clicar em salvar rota.

4.10.2 As informações complementares são obrigatórias para todos. Com o veículo já cadastrado/integrado, preencha as informações complementares do veículo.

4.11 O cadastro de transportadora é para clientes que usam processos de entregas com transportadoras, também serve para clientes que não tem a frota própria e usa terceiros para fazer as entregas. Esse cadastro é dividido em duas partes sendo:

• Cadastro da(s) transportadora(s);
• Parametrização do cálculo de frete da(s) transportadora(s).

4.11.1 cadastro da transportadora é feito da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o submenu “Transportadora”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, preencher todos os campos;
• Clicar em gerar coordenadas;
• Clicar em salvar.

4.12 Depois da cadastrado a transportadora, agora deve-se parametrizar o cálculo do frete da transportadora. Esse cadastro é feita da seguinte forma:

• Acessar o maxRoteirizador;
• No menu principal, acessar o sub menu “Transportadora”;
• Na transportadora cadastrada, clicar no veículo;
• Com a tela aberta, na parte superior da tela preencher os parâmetros de restrição da transportadora (caso tenha);
• Na parte inferior da tela, cadastrar os parâmetros de cálculo de acordo com as informações negociadas com a transportadora;
• Clicar em salvar.

Voltar

5.0 Relatórios

5.1 No menu principal temos o sub menu relatórios, onde estão os relatórios disponível no maxRoteirizador.

6.0 Importar XML

6.1 No submenu importar XML é destinado exclusivamente para cliente que usam esse processo de importação XML.

6.2 É nesta tela onde o usuário importa os XML’s para assim montar os carregamentos a partir dos XML’s importados. A importação é feita da seguinte maneira:

• Acessar o maxRoteirizador;
• No menu principal, acessar o sub menu “Importar XML”;
• No canto inferior direito, clicar no sinal de mais (+);
• Com a tela aberta, clicar no botão ‘Selecionar’ (para buscar os XML’s a serem importados);
• Depois de selecionado os XML’s, clicar em ‘Importar’;
• Aguardar o sistema importar todos os XML’s selecionados.

Voltar

7.0 Roteirização

7.1 No sub menu roteirização é onde o usuário faz as montagens dos carregamentos, essa é a tela principal do sistema, assim que o usuário acessa o maxRoteirizador. Na tela principal temos:

1. Grid com as informações de peso, volume, quantidade de pedidos, quantidade de entregas e valor de todos os pedidos filtrados no mapa;
2. Legendas com as possíveis cores que os pedidos podem aparecer no mapa;
3. Sinal de mais (+) para ter acesso aos filtros.
4. Localização do Centro de Distribuição cadastrado anteriormente
5. Ferramenta de seleção

7.2 Ao clicar no sinal de mais (+), habilita a opção para abrir a tela de filtros do sistema, é nessa tela que o usuário de acordo com o seu processo, seleciona uma ou mais opção de filtros para trazer os pedidos na tela.

7.3 Depois de selecionar o filtro de acordo com a necessidade, clicar no botão “Filtrar”, como mostra a tela acima. Clicando no botão filtrar, o sistema irá plotar no mapa todos os pedidos disponíveis para montagem da carga.

7.4 Com os pedidos plotados no mapa, podemos montar as cargas de duas formas:

• Usando a ferramenta de seleção e desenhando no mapa;

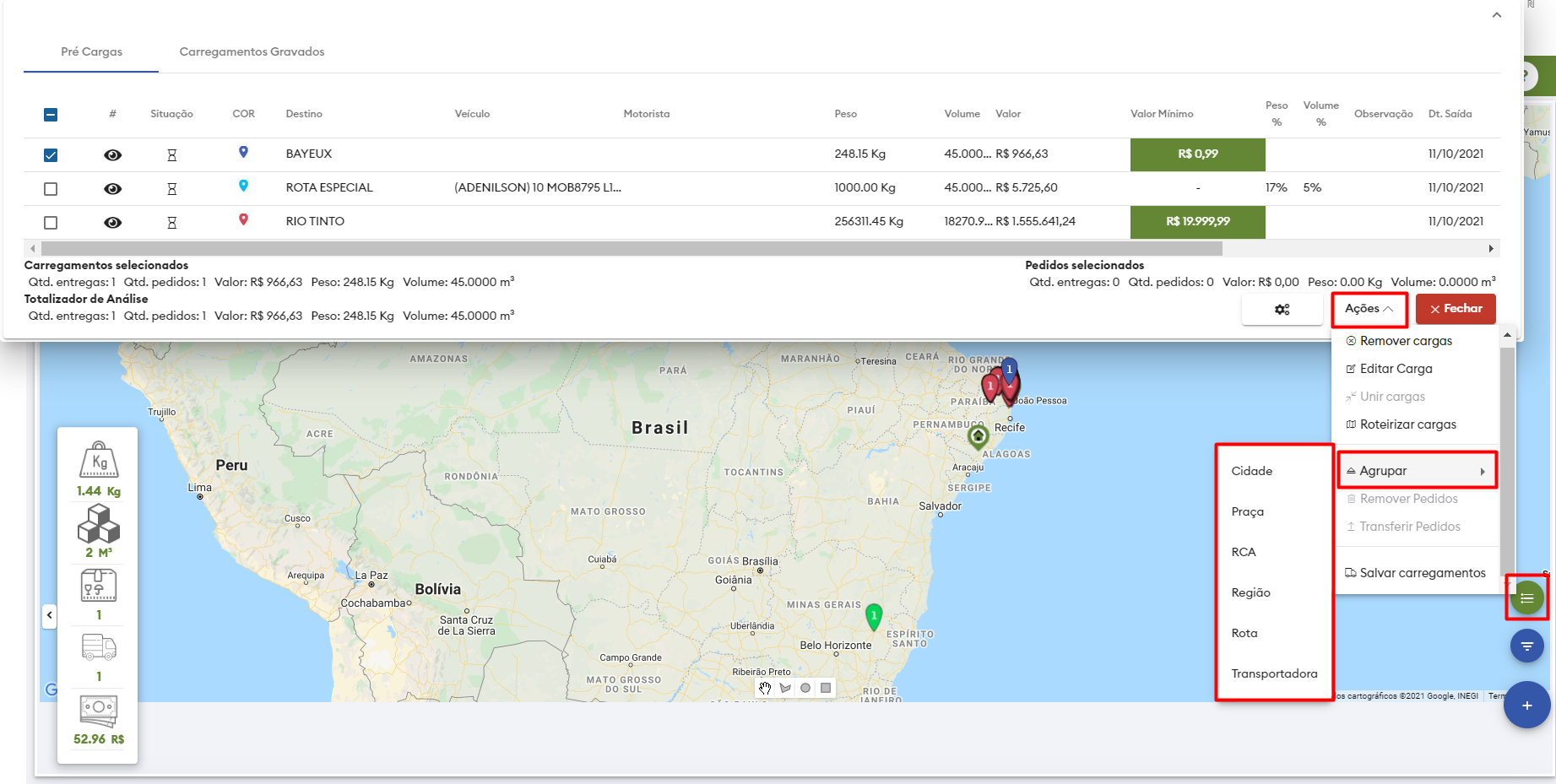

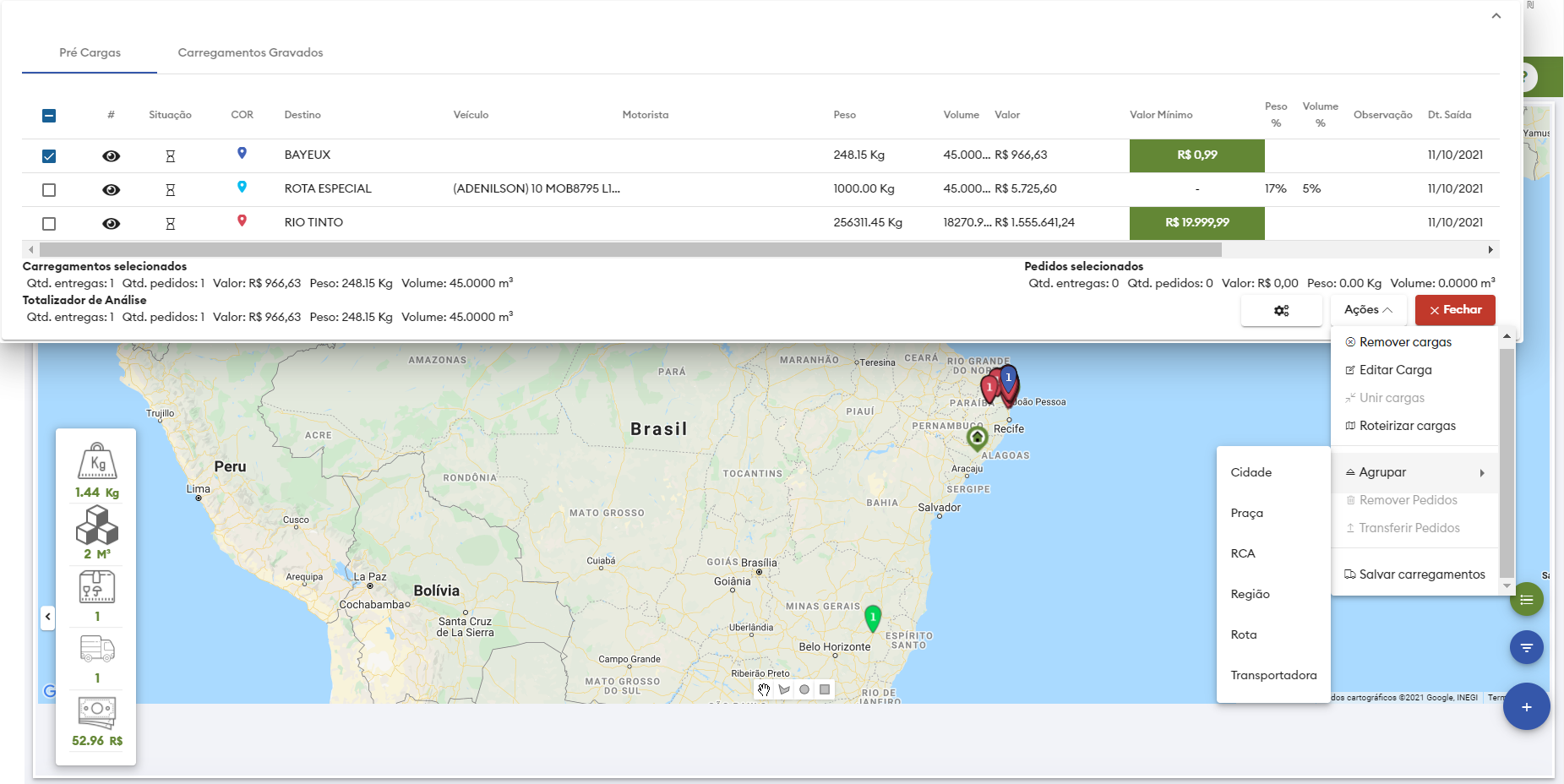

• Usando a opção de agrupamento.

7.4.1 Com a ferramenta de seleção, você pode desenhar a área no mapa selecionando os pedidos a serem incluídos em um carregamento. Os botões do lado inferior direita da tela são:

1. Botão inicial;
2. Botão para filtrar os pedidos no mapa;
3. Botão para desfazer a seleção dos pedidos;
4. Botão de complemento do carregamento;
5. Botão para montagem de carga via agrupamento;
6. Botão com os detalhes dos pedidos selecionados no mapa.

7.4.2 Com os pedidos selecionados no mapa, deve-se clicar no botão  (Complemento do carregamento). Clicando nesse botão, vai abrir a tela de complemento da carga com as abas “Complemento Carregamento” e Variáveis de Custo”. Nestas abas deve ser informado:

7.4.3 Aba Complemento Carregamento deve informar os seguintes campos:

• Destino da carga;
• Veículo a ser usado na carga;
• Motorista;
• Definir datas de saída e chegada do veículo;
• Informar ajudantes (caso tenha).

7.4.4 Aba Variáveis de Custo é onde podemos informar alguns custos que podemos ter no carregamento. Estas informações não são obrigatórias para a montagem da carga, mas com essas informações preenchidas, irá compor o custo básico da montagem e alimentar os relatórios. Nesta tela você pode informar:

• Quantidade de diárias;
• Valor unitário da diária;
• Quantidade de alimentação;
• Valor unitário da alimentação;
• Outras despesas da carga.

7.4.5 Se o carregamento for terceirizado, você pode marcar a opção “Carregamento terceirizado” e informar o valor do frete. Depois deve clicar em “Gravar pré carga”.

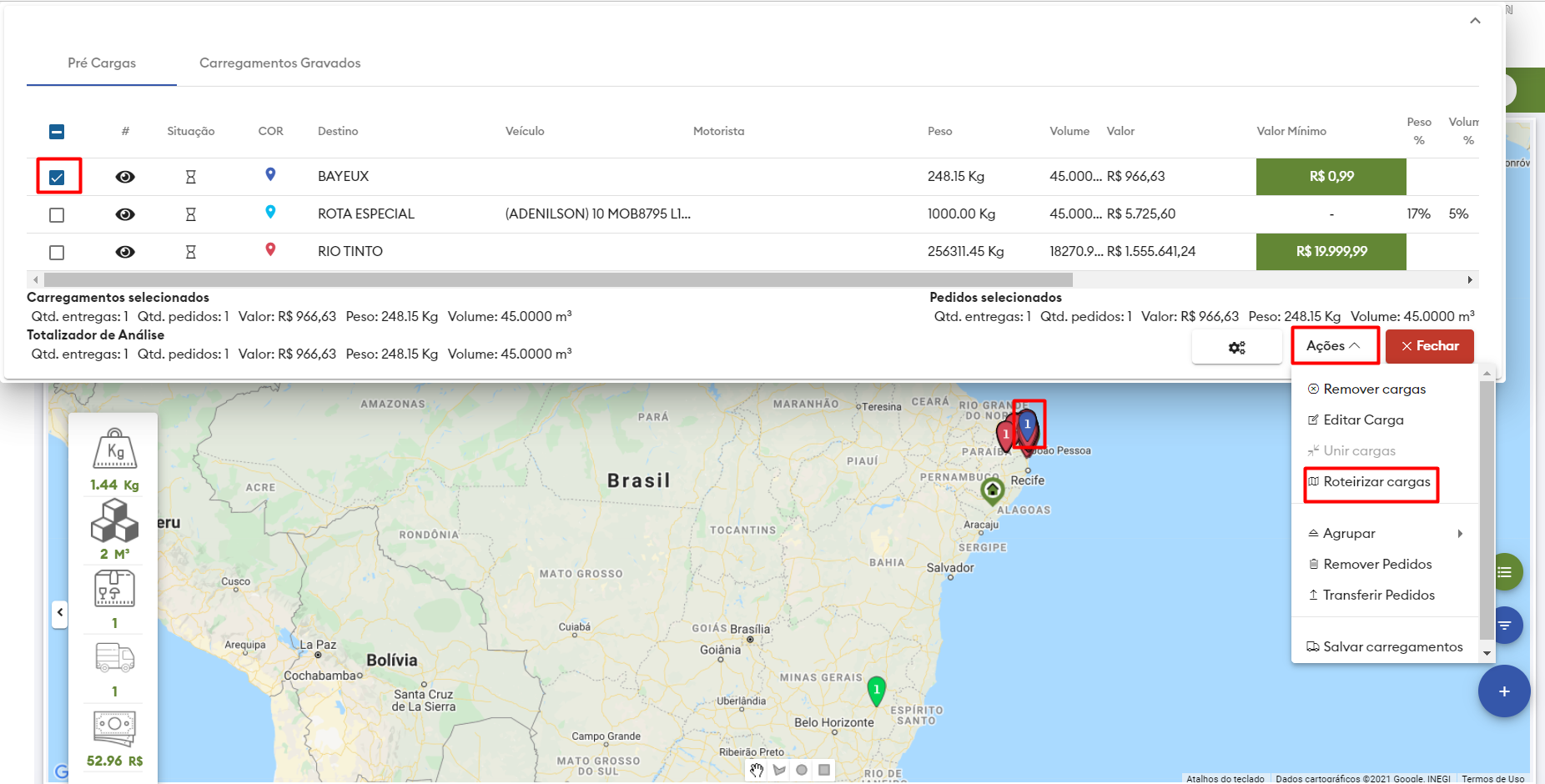

7.4.6 Com a pré carga feita, é a hora de fazer a roteirização. Para roteirizar a(s) carga(s) você deve:

• Marcar a(s) carga(s) a ser(em) roteirizada(s);
• Clicar no menu Ações;
• Escolher a opção “Roteirizar carga”;
• Carga será roteirizada.

 7.4.7 Com a carga roteirizada, você pode ver como o sistema gerou a rota clicando no ícone  para abrir a tela de visualização da rota.

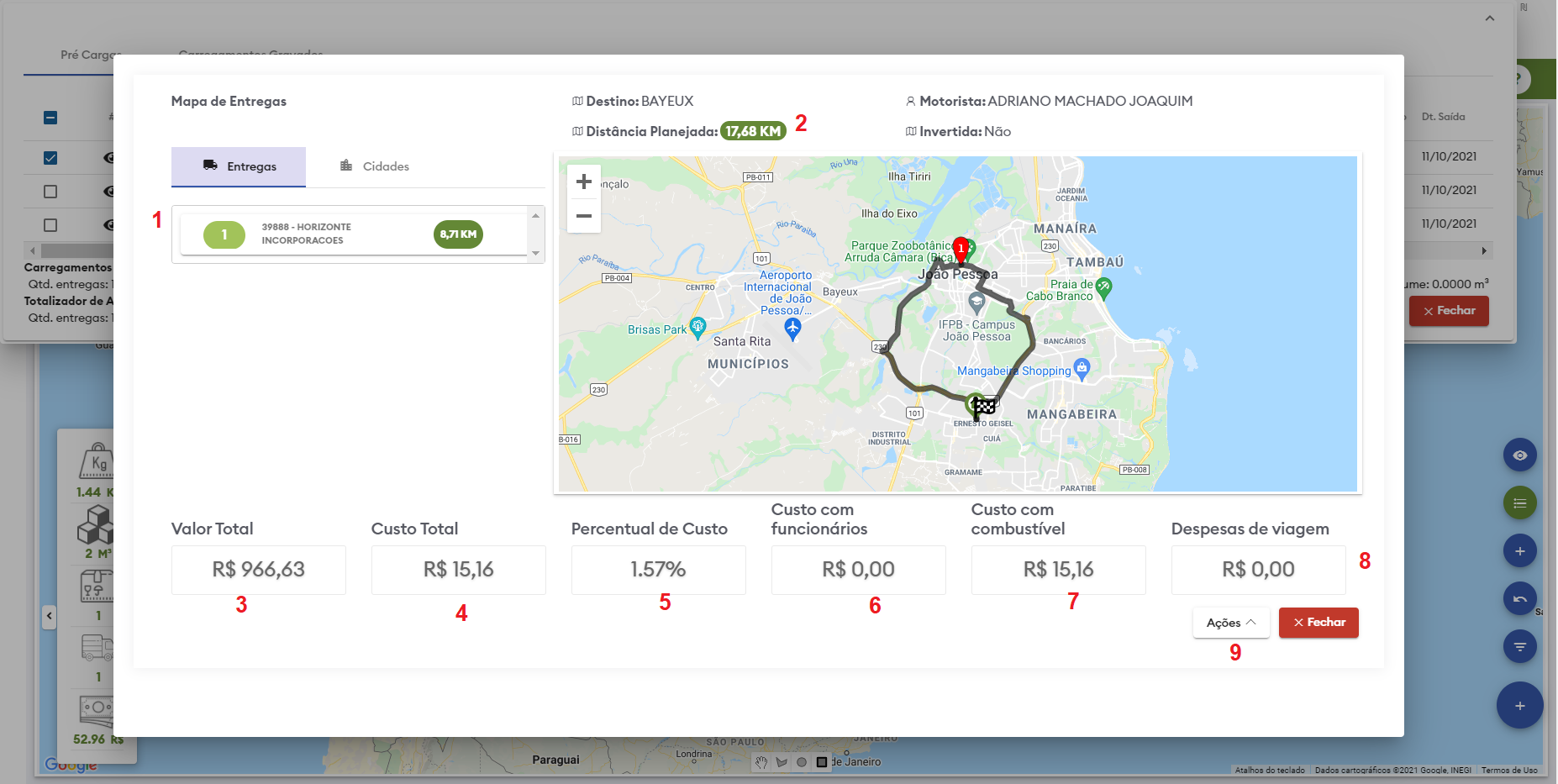

7.4.8 Nessa tela você verifica como a rota de entrega foi criada. Vamos conhecer a tela e suas informações:

1.  Relação das entregas sequenciadas (sequência pode ser alterada manualmente trocando de lugar);
2.  Distância planejada para fazer todas as entregas;
3.  Valor total da carga;
4.  Valor total do custo da carga;
5.  Percentual do custo da carga em cima do valor total da carga;
6. Custo com o funcionário. Informação vem do cadastro do motorista;
7.  Custo com combustível. Informação vem do cadastro do veículo;
8.  Despesas de viagem. Informação vem da aba variáveis de custo;
9. Botão ações. Serve para inverter a rota e/ou sequenciar a rota.

7.4.9 Depois de conferir a roteirização e estiver tudo certo deve:

• Clicar no botão fechar da tela acima;
• Clicar em “Salvar carregamentos” (para a carga ser salva no ERP).

7.5 A outra forma de montagem de carregamento e usando a função de agrupamento dos pedidos. É possível agrupar os pedidos por:

1. Agrupamento por Cidade;
2. Agrupamento por Praça;
3. Agrupamento por RCA;
4. Agrupamento por Região;
5. Agrupamento por Rota;
6. Agrupamento por Transportadora.

7.5.1 Para o usuário conseguir usar a função de agrupamento dos pedidos ele deve:

• Acessar a tela principal do maxRoteirizador (Mapa);
• No canto inferior direito, clicar no sinal de mais (+);
• Em seguida clicar no filtro;
• Filtrar os pedidos no mapa de acordo com a necessidade;
• Com os pedidos no mapa clicar em carregamentos em montagem;
• Clicar no botão ações;
• Escolher a opção “Agrupar”;
• Clicar em uma das opções de agrupamento.

7.5.2 Depois de agrupado é só seguir os mesmos passos do item 7.4 6 até 7.4.9

Voltar

Manual em PDF
